Quante volte vi è capitato di smontare una lampadina LED economica che ha smesso improvvisamente di funzionare, spinti dalla curiosità irrefrenabile di scoprire come faccia un oggetto così piccolo a gestire la tensione di rete? È il classico tarlo del maker e dell’appassionato di elettronica: guardare oltre la plastica bianca per capire quale ingegneria si nasconda dietro una luce tanto economica. In questo articolo analizzeremo proprio il circuito interno di un tipico alimentatore capacitivo, esaminandone la componentistica, il funzionamento, i pro e i contro, e i motivi tassativi per cui tentare il recupero di questi circuiti è una pessima (e pericolosa) idea.
Il banco di prova: smontaggio e componenti

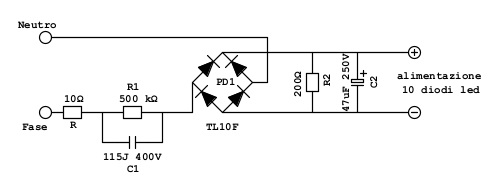

Aprendo la lampadina (composta nel nostro caso da 10 LED SMD con un assorbimento dichiarato di 47 mA e una temperatura di colore di 6400 K), ci si trova di fronte a una piccola scheda stampata priva di trasformatore. Ricostruendo lo schema elettrico di questo tipo di alimentatore, possiamo identificare la funzione specifica di ogni singolo componente:
- Fase e Neutro: I morsetti che prelevano la tensione direttamente dalla rete domestica (230 V AC).
- Resistenza da 10 Ohm : Funziona da limitatore della corrente di spunto (inrush current) all’accensione e agisce come elemento fusibile sacrificale in caso di cortocircuito netto.
- Condensatore da 1.1 µF (115J 400V): È il cuore pulsante del circuito. Sfrutta la sua reattanza capacitiva per abbassare la tensione di rete senza dissipare potenza in calore (come farebbe una normale resistenza).
- Resistenza da 500 Ohm : Posta in parallelo al condensatore, serve a scaricare l’energia residua quando la lampada viene spenta, evitando scariche elettriche all’utente.
- Ponte raddrizzatore (es. modello TL10F): Converte la tensione alternata (AC) proveniente dalla rete in una tensione continua (DC) pulsante, indispensabile per alimentare i LED.
- Resistenza da 200 Ohm : Agisce come carico di smorzamento e protezione per stabilizzare la tensione a vuoto.
- Condensatore elettrolitico (47 µF 250V): Filtra e livella la tensione raddrizzata, riducendo lo sfarfallio (flicker) della luce.
- Uscita LED (+ e -): I terminali che forniscono una corrente costante di circa 47 mA alla stringa di 10 LED SMD in serie.
Come funziona?
A differenza dei driver switching complessi, questo circuito sfrutta una tecnica economica nota come alimentazione capacitiva a caduta di reattanza.
Il condensatore principale limita la corrente circolante grazie alla sua resistenza apparente in corrente alternata. Il ponte raddrizzatore raddrizza l’onda, e il condensatore elettrolitico stabilizza il flusso per i LED. Non essendoci alcuna conversione magnetica o isolamento, l’efficienza energetica di base è accettabile per lampade a bassissimo costo, ma il funzionamento è fortemente dipendente dalla stabilità della rete elettrica.
Pro e Contro di questa tecnologia
I Vantaggi:
- Costo di produzione bassissimo: Richiede pochissimi componenti economici.
- Ingombri minimi: Entra perfettamente all’interno dello zoccolo standard di una lampadina.
- Assenza di calore dissipato per effetto Joule: Grazie all’uso del condensatore al posto di un resistore di caduta.
Gli Svantaggi:
- Pericolo mortale (Assenza di isolamento galvanico): L’intero circuito è direttamente collegato alla tensione di rete a 230V. Non vi è alcuna separazione di sicurezza tra la presa elettrica e i componenti interni.
- Scarsa affidabilità e vulnerabilità: I picchi di tensione sulla rete (sovratensioni transitorie) o le correnti di spunto mettono a dura prova i diodi del ponte raddrizzatore (motivo per cui, nel nostro caso di studio, il ponte TL10F è miseramente bruciato portando al guasto totale della lampada).
- Regolazione assente: La corrente fornita ai LED varia al variare della tensione di rete.
Perché NON bisogna tentare di recuperare o riutilizzare questo alimentatore (Disclaimer)
Spesso, di fronte a un apparecchio elettronico guasto, si è tentati di dissaldare i componenti per riutilizzarli in progetti di elettronica fai-da-te. Nel caso di un alimentatore per lampadine LED economiche, questa pratica è altamente sconsigliata e potenzialmente pericolosa per diversi motivi:
- Elevato rischio di guasto: Molto spesso la lampada si rompe proprio perché uno o più componenti chiave (come il ponte raddrizzatore TL10F o il condensatore) sono già danneggiati o fortemente stressati dall’uso.
- Potenza e correnti irrisorie: Questo circuito è progettato su misura per pilotare un carico piccolissimo (nel nostro caso circa 47 mA). Non può essere impiegato per alimentare altri dispositivi o carichi differenti, poiché risulterebbe del tutto inadeguato.
- Il pericolo letale della mancanza di isolamento galvanico: Maneggiare o riutilizzare un circuito privo di trasformatore di isolamento significa esporsi direttamente al rischio di folgorazione a tensione di rete (230V). Anche da spento o scollegato, i condensatori possono trattenere cariche pericolose se le resistenze di scarica sono difettose.
Il fai-da-te è una passione stimolante, ma quando si tratta di lavorare direttamente con la tensione di rete senza adeguate protezioni di isolamento, la sicurezza deve venire sempre al primo posto: gettare la lampadina con il suo circuito interno guasto nella raccolta differenziata dell’elettronica (RAEE) è la scelta più saggia e sicura.
